Shell and Tube Heat Exchanger vs Air Cooled Heat Exchanger

ทั้ง Shell and Tube Heat Exchanger (S&T) และ Air Cooled Heat Exchanger (ACHE) เป็นเครื่องแลกเปลี่ยนความร้อนที่นิยมใช้งานในอุตสาหกรรม เช่น ปิโตรเคมี โรงกลั่นน้ำมัน และโรงไฟฟ้า ถึงแม้ว่าทั้งสองแบบทำหน้าที่คล้ายกัน คือการถ่ายเทความร้อนระหว่างของไหล แต่มีหลักการทำงาน โครงสร้าง และข้อดีข้อจำกัดที่แตกต่างกันอย่างชัดเจน

1. หลักการทำงาน

S&T Heat Exchanger
ใช้ ของไหลสองชนิด แลกเปลี่ยนความร้อนผ่านผนังท่อ หนึ่งของไหลไหลในท่อ (Tube Side) และอีกหนึ่งไหลรอบนอกท่อ (Shell Side) เหมาะสำหรับการแลกเปลี่ยนความร้อนระหว่างของเหลวกับของเหลว หรือของเหลวกับไอน้ำ
Air Cooled Heat Exchanger
ใช้ อากาศโดยรอบ เป็นตัวระบายความร้อน แทนการใช้น้ำ โดยของไหลร้อนจะไหลผ่านท่อที่มีฟินเพิ่มพื้นที่ผิว และพัดลมจะเป่าอากาศผ่านเพื่อระบายความร้อนออกสู่บรรยากาศ

2. ข้อดีและข้อเสีย

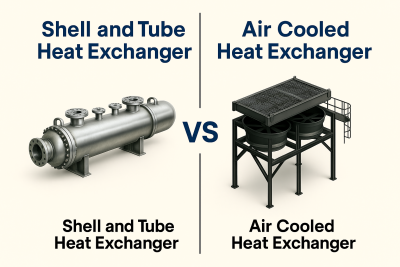

Shell and Tube Heat Exchanger vs Air Cooled Heat Exchanger

S&T Heat Exchanger
ข้อดี:

รองรับแรงดันและอุณหภูมิสูง
ใช้งานได้กับกระบวนการหลากหลาย รวมถึงการเปลี่ยนเฟส
เหมาะกับพื้นที่ติดตั้งที่มีข้อจำกัด

ข้อจำกัด:

ต้องใช้น้ำหล่อเย็นหรือของเหลวอื่น ทำให้มีค่าใช้จ่ายด้านระบบน้ำ
ต้องดูแลระบบป้องกันการกัดกร่อนและการเกิดตะกรัน

Air Cooled Heat Exchanger
ข้อดี:

ไม่ต้องใช้น้ำ ทำให้ประหยัดน้ำและเหมาะกับพื้นที่ขาดแคลนน้ำ
ค่าใช้จ่ายด้านการบำรุงรักษาต่ำกว่า (ไม่มีระบบน้ำหล่อเย็น)
เป็นมิตรต่อสิ่งแวดล้อม

ข้อจำกัด:

ต้องใช้พื้นที่มากกว่าสำหรับติดตั้ง
ประสิทธิภาพขึ้นอยู่กับอุณหภูมิอากาศรอบข้าง
ต้นทุนเริ่มต้นสูงกว่า S&T ในบางกรณี

3. การเลือกใช้งาน

เลือก S&T Heat Exchanger หากกระบวนการต้องการแรงดันสูง อุณหภูมิสูง หรือมีพื้นที่ติดตั้งจำกัด
เลือก Air Cooled Heat Exchanger หากต้องการลดการใช้น้ำ ลดผลกระทบต่อสิ่งแวดล้อม หรือใช้งานในพื้นที่ห่างไกล

สรุป:
ทั้งสองแบบมีจุดแข็งของตนเอง การเลือกใช้งานขึ้นอยู่กับ เงื่อนไขด้านสิ่งแวดล้อม งบประมาณ และ ความต้องการทางกระบวนการ เพื่อให้ได้ประสิทธิภาพสูงสุดและความคุ้มค่าระยะยาว
